進入20世紀90年代以后, 隨著我國高新技術的快速發展，集成電路（IC）、發光二極管（LED）、太陽能電池（SOLAR CELL）、光導纖維（Light-guide Fiber）等高新技術領域迅猛發展。超高純（電子級）二氧化碳在此背景下，具有廣闊的應用空間，其主要用于激光、電子工業、反應堆氣體冷卻劑、醫學的臨界萃取、科學研究等高新技術領域。在高新領域產品的生產過程中，超高純（電子級）二氧化碳氣體對產品的最終質量起著十分重要的作用，其質量指標控制十分嚴格。目前國內市場上純度≥99.995%的產品便稱為高純CO2產品，其水分、氧氣等雜質的含量較高，與國外的高純CO₂產品相比存在著明顯的差距，因而使得國內的高純二氧化碳在高端技術領域應用具有較大的局限性。
　　杭州快凱超高純（電子級）二氧化碳技術

　　杭州快凱高效節能新技術有限公司為打破國內高純CO₂產品依賴進口的局面，成功研發超高純（電子級）二氧化碳生產技術，已獲得國家專利。目前已在福建智勝化工股份有限公司建立年產1200噸超高純（電子級）二氧化碳生產基地，生產的超高純（電子級）二氧化碳產品純度≥99.999%（二氧化碳純度≥99.999%，揮發烴含量≤0.5ppm，水分含量≤1.0ppm），產品質量達到日本昭和電工高純二氧化碳質量標準要求，并將于2016年5月份投放市場。我公司可根據不同客戶的質量要求，制備不同質量標準的CO₂系列產品。

超高純（電子級）二氧化碳制備方法及技術展望核心技術

　　摘要：本文針對超高純（電子級）二氧化碳的生產過程及技術特點，展望了超高純（電子級）二氧化碳未來的發展。

　　關鍵詞：超高純（電子級），二氧化碳，技術，發展；

　　1 前言

　　進入20世紀90年代以后, 隨著我國高新技術的快速發展，集成電路（IC）、發光二極管（LED）、太陽能電池（SOLAR CELL）、光導纖維（Light-guide Fiber）等高新領域都獲得迅猛發展。上述高新領域產品的生產過程中，從芯片的生長到最后器件的封裝，幾乎每一步、每一個環節都離不開高純(電子級)氣體，才能保證制造出性能可靠的各種器件。其中高純(電子級)二氧化碳主要用于激光切割機的激光氣體、電子工業、反應堆氣體冷卻劑、醫學的臨界萃取、半導體制造中氧化、擴散，化學氣相淀積，超臨界清洗氣體等領域。

　　同光電子、微電子工業一樣，我國高純(電子級)二氧化碳氣體的研究與生產起步較晚，資金投入量也顯得相對不足。改革開放以來，我國政府已將IC產業列為國家重點發展的支柱產業，電子工業、光電子產業、光纖制造業發展迅猛。隨著IC產業國際化競爭日益加劇，我國依賴進口電子氣體生產IC的現狀正面臨著嚴峻的市場考驗。因此，中國的IC制造商一直渴望國內開展高純(電子級)二氧化碳氣體的研究與生產，以解決IC生產的“源”的問題，從根本上解除IC制造業的后顧之憂，打通兆位級集成電路和VLSI級集成電路發展的“瓶頸”問題。

　　2 高純（電子級）二氧化碳技術及現狀

　　國際上高純二氧化碳制造商十分重視高純(電子級)二氧化碳質量指標控制，特別是對電子工業產品和醫學科學研究有害的雜質，如各種碳氫化合物、氨、硫化物、氮氧化合物、氰化物、醇、醛、酯、醚等限制嚴格，并加以量化控制。目前國際上生產高純(電子級)二氧化碳的企業有日本昭和電工株式會社（Showa Denko），其擬訂并執行企業設定的高純二氧化碳質量標準。隨著我國市場經濟與國際市場的接軌，關系到電子工業領域產品質量和醫學科學研究成果的高純(電子級)二氧化碳產品質量與國際接軌也勢在必行。我國于2009年9月頒布了高純二氧化碳GB/T 23938-2009質量標準，該標準制定的指標質量要求相對較低。

　　隨著激光、超臨界萃取、反應堆氣體冷卻及科學領域的發展，尤其是電子工業的日益繁榮，近年來發光二極管和平板顯示器中對高純(電子級)二氧化碳的需求量激增。而我國目前市場上幾乎無連續穩定的高純(電子級)二氧化碳生產線。在這個背景下，杭州快凱公司利用在食品級二氧化碳領域的十多年的研究、開發先進生產工藝技術，并獲得了較多的專利，進一步深化研究，精心優化設計并建成一套千噸級/年的超高純（電子級）二氧化碳生產線，裝置試車運行后，一次成功實現了各項指標優于日本昭和、臺灣三福的標準。其純度大于99.999%。

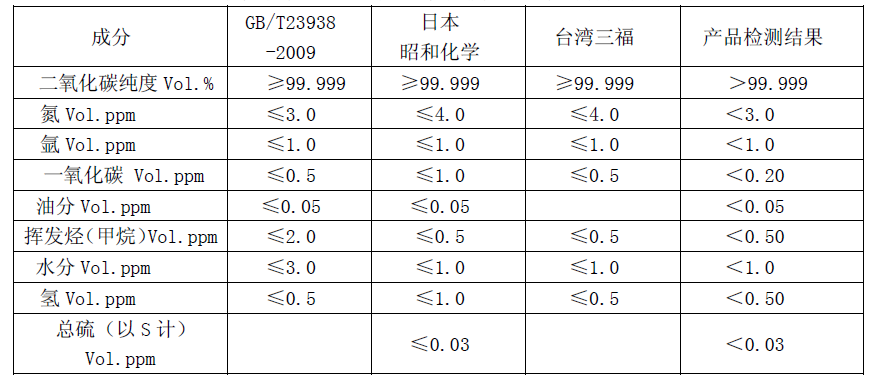

　　表1.1杭州快凱公司超高純二氧化碳產品品質與各標準對比表

　　3 技術特點

　　因高純(電子級)二氧化碳對產品純度要求不僅要達到99.999%以上，對部分雜質濃度要求甚至要達到PPb級（part per billion），因此在裝置的工藝設計、過程控制、分析精度等方面都有極高的要求。杭州快凱公司十多年來利用在食品級液體二氧化碳上的專業技術優勢，選取品質較好的食品級液體二氧化碳做原料，采用物理吸附及化學處理等并配合相關專利技術的新工藝，實現產品純度穩定達到99.999%以上的超高純（電子級）二氧化碳產品，產品質量可達到日本昭和電工高純二氧化碳質量標準要求及國家高純二氧化碳標準的要求。

杭州快凱高純二氧化碳制造工藝過程如下：

　　原料－→預處理－→純化（新工藝）－→深度凈化－→產品儲罐

　?。?9.9%CO2）                          （化學、物理吸附）

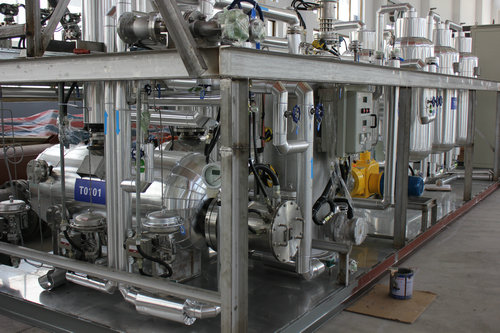

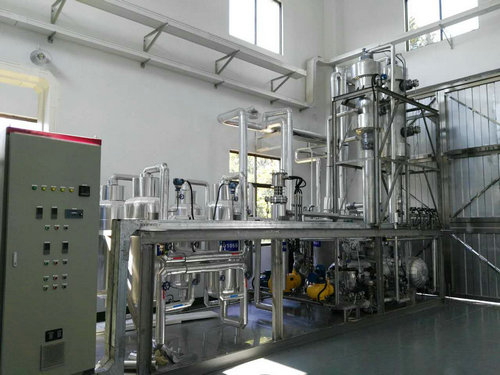

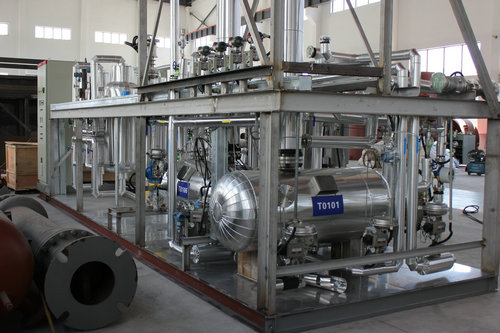

　　該工藝選用食品級液體二氧化碳做為原料，此類原料純度一般在99.9%以上，雜質較少，一氧化碳、氫氣含量較低，利用純化新工藝，能有效的除去產品中相關的雜質；生產過程中原料損耗低、純化新工藝中的能量平衡并回收利用，電耗等較低，流程相對簡單可靠，產品收率高，投資省。因為對雜質含量要求很高，因此多級精餾為該生產過程的控制難點，杭州快凱公司經過多次試驗選用進口的高效填料，有效降低純化塔高度，實現了輕重組分的有效分離，大量節省了設備投資和能量消耗。最為關鍵的是整個裝置實現了撬塊化布置，從原料進料至產品產出，整個裝置可實現緊湊、美觀、操作方便的一體化布置，并且占地面積很小，投資省。

　　4 我國高純二氧化碳制造技術展望

　　我國高純(電子級)二氧化碳氣體的發展從整體上看，相對落后于國外同行水平。不過，高純(電子級)二氧化碳在其應用領域中的重要性，以及對我國尖端技術的牽制作用，已經引起中國高層主管部門的高度重視。因此，國家從多個資金渠道，已開始對國產化超高純（電子級）二氧化碳氣體的研究及產業化生產提供資金扶持。

　　杭州快凱公司已建成的千噸級/年高純(電子級)二氧化碳項目已順利投產，產品經國家權威機構檢測，各項指標優于日本昭和、臺灣三福、及國家標準的要求。這是個良好的開端，對平衡國際電子氣體在中國的價格起了重要作用，隨著我國電子產業的發展，中國高純(電子級)二氧化碳氣體將有會有更大的突破，市場占有率也必將不斷提高。

　　參考文獻

　　1 牛麗紅, 于世林. 國內高純氣體應用現狀[J]. 低溫與特氣, 2010, 28(3): 7-9.

　　2 孫福楠, 韓美, 陳曉惠, 等. 中國電子氣體的現狀及發展走向[J]. 低溫與特氣, 2004, 22(6).

　　3 孫福楠, 岳文巖. 2013中國氣體[J]. 低溫與特氣, 2013, 31(6): 1-5.

　　4 徐美楠, 沈建沖. 國產化國際質量標準食品級二氧化碳技術介紹 [A][J]. 第十屆中國科協年會第18分會二氧化碳減排和綠色化利用與發展研討會論文集, 2008.

　　5 梁國侖, 余京松. 國外電子氣體技術進展[J]. 半導體技術, 2001, 26(2): 25-28.

　　6 崔十安. 特種氣體市場及應用[J]. 低溫與特氣, 1999, 1: 13.
